商品の詳細:
|
| 製品カテゴリー: | DIN41612 コンネクタ | 製品ライン: | 電源コネクタ |
|---|---|---|---|
| ターミナル番号: | 7P+8P 15ピン | 行数: | 2行 |
| ターミナルタイプ: | 直線/垂直 | コネクタの種類: | プリント基板の種類 |
| 隔熱器の色と材料: | グレー&PBT | コンタクトピン材料: | リン青銅 |
| 接点のメッキ: | 金属塗装"""""""""""""""""""""""""""""""""""""""""""""""""""""""""""""""""""""""""""""""""""""""""""""""" | ピッチ: | 5.08mm |
| 性別: | 女性 | ||
| ハイライト: | PCB直線女性DIN41612コネクタ,7+8 15PIN DIN41612 コネクタ,15Pin 5.08mm DIN41612 コネクタ |
||

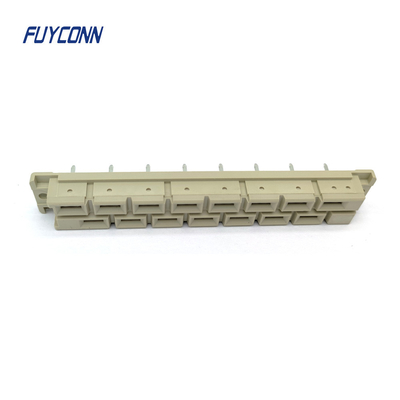

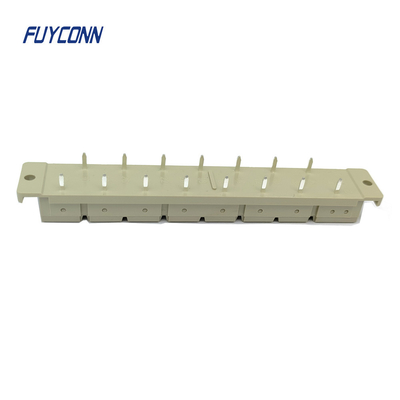

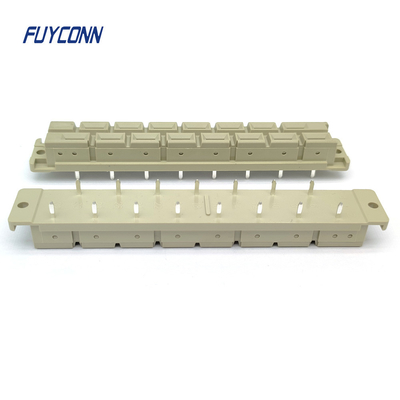

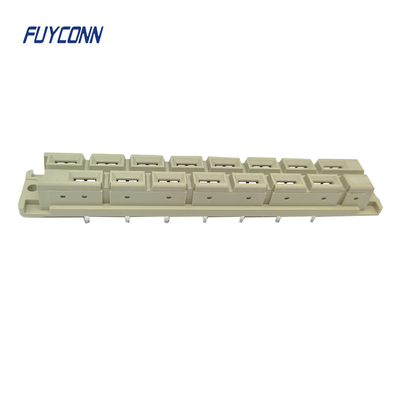

2 列 15P メス電源タイプ DIN41612 コネクタ、PCB 垂直メス 2 列 7+8 P 15Pin 5.08mm DIN 41612 コネクタ
製品カタログをダウンロード: DIN41612 コネクタ.pdfDIN 41612 は、ラックベースの電気システムで広く使用されている電気コネクタの DIN 規格です。これらのコネクタの標準化は、さまざまなサプライヤーのコンポーネントが一緒に動作する必要があるオープン システムにとって不可欠です。 DIN 41612 コネクタの最も広く知られている用途は、VME バス システムです。
DIN 41612 規格は、世界中の電気通信およびデータ市場におけるさまざまな相互接続アプリケーションに広く受け入れられています。 0.100 インチ (2.54 mm) の正方形グリッド上に 3 列 (a、b、c) のコンタクトを備えた DIN コネクタは、ワイヤラップまたはソルダーテール タイプの終端で使用できます。使用可能なピン構成には、5 ピン、10 ピン、15 ピン、20 ピン、30 ピン、32 ピン、48 ピン、64 ピン、96 ピンが含まれます。
| 特徴 | 仕様 |
|---|---|
| 製品ライン | DIN41612コネクタ |
| 製品名 | 電源 DIN 41612 コネクタ |
| コネクタの種類 | 電源コネクタ |
| コネクタの性別 | 女性 |
| ポジション数 | 7P+8P 15ピン |
| 行数 | 2列 |
| 接点材質 | 真鍮 |
| 接点のメッキ | 1U"、3U"、5U"、10U"、15U"、30U" |
| 断熱材 | PBT |
| 色 | グレー |
| 端子の種類 | 真っ直ぐ |
| ピッチ | 5.08mm |
| パラメータ | 仕様 |
|---|---|
| 電流定格 | 5.6アンペア |
| 定格電圧 | DC1000v/分 |
| 絶縁抵抗 | 10億以上(DC500V時) |
| 動作温度 | -55℃～+105℃ |
Eurocard ラインは、基板対基板、電線対基板、リボン ケーブル対基板、および高電流コネクタで利用できます。当社の Eurocard コネクタは、国際的に認められた DIN 41612 および IEC 60603-2 ツーピース コネクタの設計上の利点を、高いシグナル インテグリティ (SI) と電気的性能を提供する高品質な設計に組み込んでいます。
幅広いポートフォリオを備えているため、アプリケーションに適したコネクタのタイプとスタイルを簡単に見つけることができます。一般的なバス システムには次のものが含まれます。
